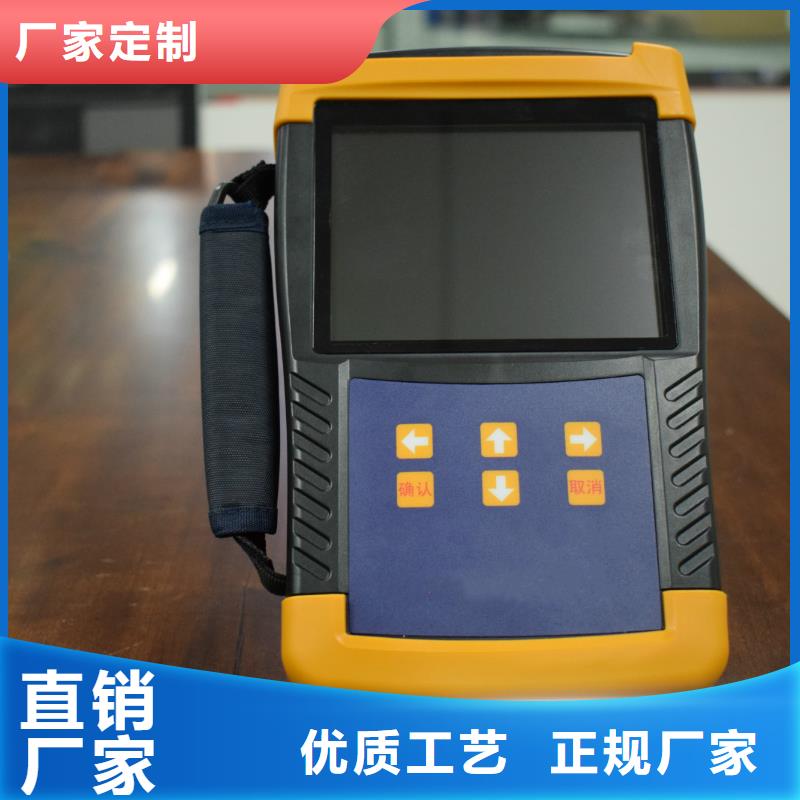

山东聊城变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏7．历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1＃低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1＃低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1＃低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

山东聊城变压器变比测试仪三、操作指南面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x0端子为设定比率次级电压信号输出端。 设备面板右边部分有10－1～10－7 共七个十进制分度盘，用来设置电压变比比值，例如：变比值Kx为：10，则变比值的倒数为1/Kx＝ 1×10-1 对应面板为盘位置数Sk为变比值Kx为：100，则变比值的倒数为1/Kx＝ 1×10-2 对应面板为盘位置数Sk为变比值Kx为：350，则变比值的倒数为1/Kx＝ 2.8571×10-3 对应面板为盘位置数Sk为变比值Kx为：1100，则变比值的倒数为1/Kx＝ 9.091×10-4 对应面板为盘位置数Sk为变比值Kx为：2200，则变比值的倒数为1/Kx＝ 4.545×10-4 对应面板为盘位置数Sk为变比值Kx为：3300，则变比值的倒数为1/Kx＝ 3.030×10-4 对应面板为盘位置数Sk为变比值Kx为：5000，则变比值的倒数为1/Kx＝ 2.000×10-4 对应面板为盘位置数Sk为变比值Kx为：5500，则变比值的倒数为1/Kx＝ 1.818×10-4 对应面板为盘位置数Sk为变比值Kx为：7500，则变比值的倒数为1/Kx＝ 1.333×10-4 对应面板为盘位置数Sk为变比值Kx为：7650，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为变比值Kx为：10000，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为b、组别校准部分标准面板左边A、B、C、N、a、b、c、n接线端子，分别三相变压器初级绕组和次级绕组接线端。
