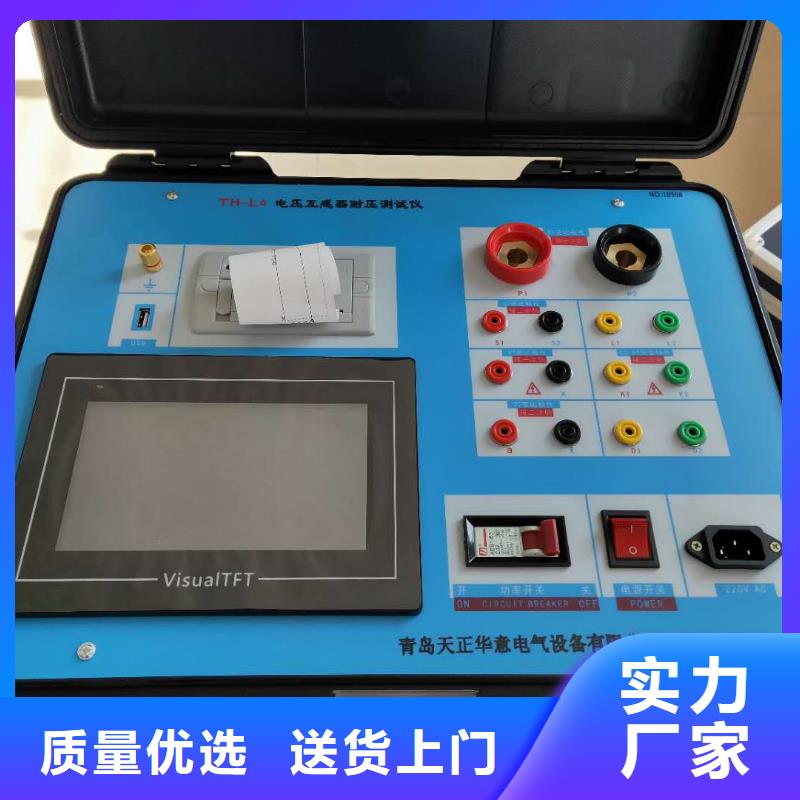

互感器综合测试仪-变压器变比电桥检定装置厂家直发
更新时间：2025-06-16 19:14:01 ip归属地：聊城，天气：多云转晴，温度：21-31 浏览次数:9 公司名称： 天正华意电气设备(聊城市分公司)
以下是:山东省聊城市互感器综合测试仪-变压器变比电桥检定装置厂家直发的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 100 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白色 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
| 范围 | 互感器综合测试仪-变压器变比电桥检定装置供应范围覆盖山东省 枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 东昌府区、阳谷县、莘县、茌平区、东阿县、冠县、高唐县、临清市等区域。 |
以下是:山东省聊城市互感器综合测试仪-变压器变比电桥检定装置厂家直发的图文视频
【天正华意】业务覆盖多元场景，提供以下产品和服务：枣庄直流电阻测试仪、东营TH-3A微机继电保护测试仪、潍坊变压器变比组别测试仪、泰安大电流发生器、莱芜配电终端测试仪、东昌府直流电阻测试仪、阳谷蓄电池充放电测试仪等。您是想要在山东省聊城市采购高质量的互感器综合测试仪-变压器变比电桥检定装置厂家直发产品吗？天正华意电气设备(聊城市分公司)tianzh3611-31是您的不二之选！我们致力于提供品质保证、价格优惠的互感器综合测试仪-变压器变比电桥检定装置厂家直发产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理,地址:《平度市平安路2号》。 山东省,聊城市 聊城已有5000余年的历史，是历史文化名城，代表农耕文明的黄河文化与代表商业文明的运河文化在这里交相辉映。境内遗留文物古迹400多处，有6处遗产点和2段河道被列入大运河世界文化遗产名单，有明代光岳楼、清代山陕会馆等文物保护单位13处。中国古典文学名著《水浒传》《金瓶梅》《聊斋志异》等书中的许多故事都发生在聊城。聊城是商朝名相伊尹躬耕处、战国军事家孙膑诞生地、东阿王曹植梵呗音乐发明地；诞生了宋代医学家成无己、明代文学家谢榛、清代开国状元傅以渐、国画大师李苦禅、抗日名将张自忠、谔谔国士傅斯年、国学泰斗季羡林、当代保尔张海迪等名人。2023年，被评为三线城市。
别再等待了，仅仅一分钟，就能通过我们的互感器综合测试仪-变压器变比电桥检定装置厂家直发产品视频探索到无数令人心动的细节和亮点。
以下是:山东聊城互感器综合测试仪-变压器变比电桥检定装置厂家直发的图文介绍
山东聊城互感器综合测试仪误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图45数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图45数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5％误差曲线即n/ZL曲线为图9所示曲线。在图45中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。
山东聊城互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备
本公司坐落于平度市平安路2号,欢迎惠顾！天正华意电气设备(聊城市分公司)主要生产 灭磁过电压测试装置等。 一直以来公司将自己产品提供广大客户，同时也受到广大客户的好评，生产设备和管理经验，使产品质量得以进一步提高，多年来生产的产品深得广大商家、顾客、工程建设单位的一直好评和青睐。 经营理念为诚实守信理念，科学的营销理念，发展市场的理念，朴素的双赢理念，良好的沟通理念，相互的学习理念服务。
山东聊城互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。
在山东省聊城市采购互感器综合测试仪-变压器变比电桥检定装置厂家直发请认准天正华意电气设备(聊城市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理,地址:平度市平安路2号）。
